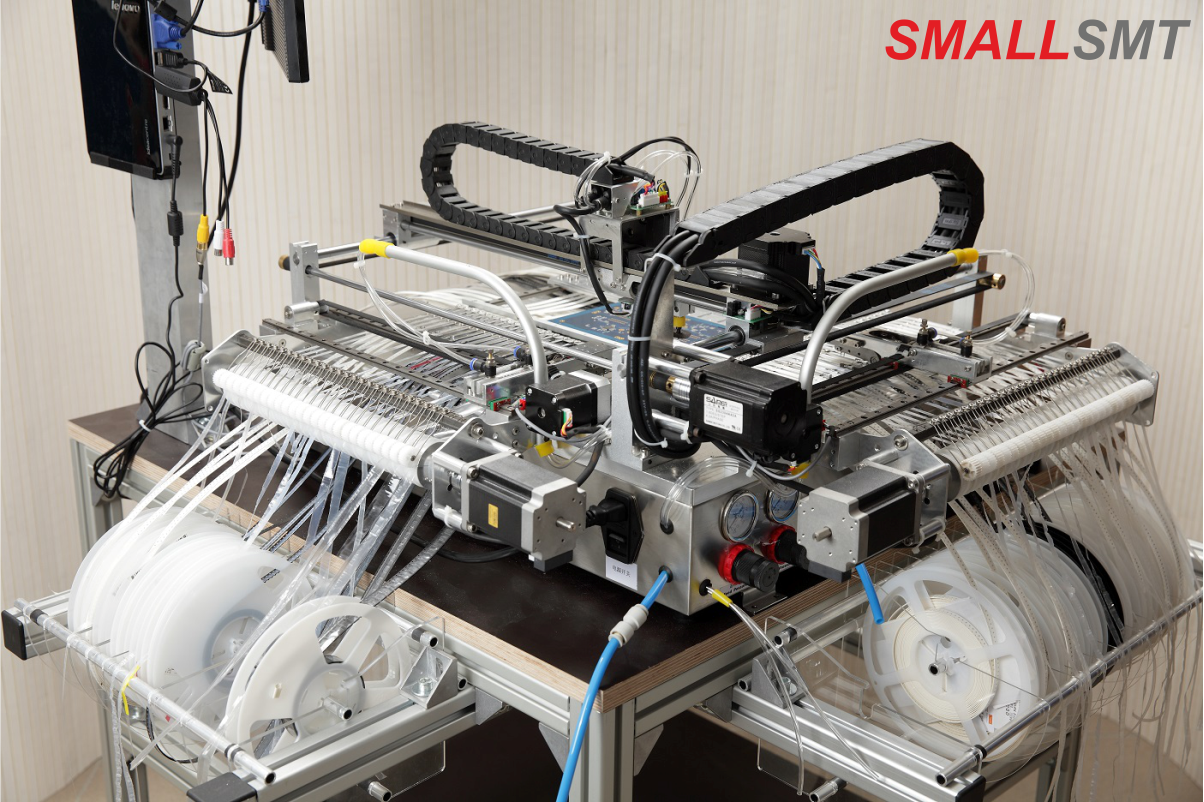

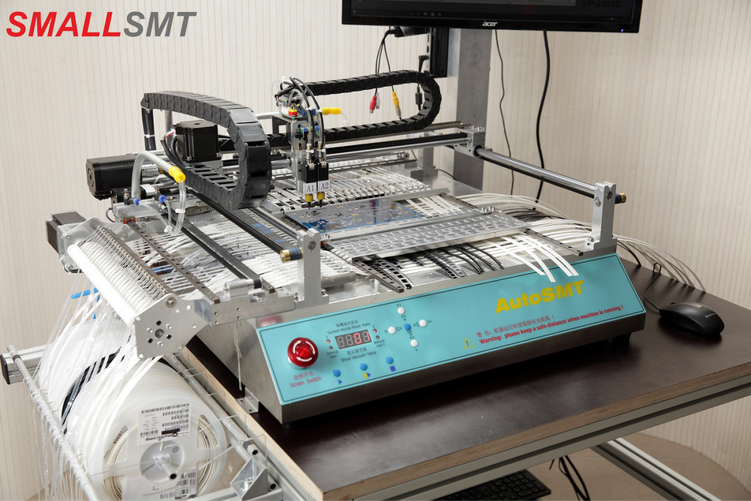

双视觉贴片机 VP-2000D 和 VP-2500D 机器介绍
灵活的性能
你想只需要在很短的时间内就能解决你的PCB组装吗？
没问题，我们贴片机VP - 2000D和VP - 2500D在可以帮你在很短的时间内就完成所有工作！
生产速度快
不再枯燥的手动SMD，只需要几个小时就可以完成工作!
容易生产，使用。
高质量，高精准的位置，没有错误的部分。
最后，不需要长时间等待外面的生产厂家，自己就可以完成。
最高性价比
视觉贴片机将很快帮你回收成本。因为你节省许多时间和外部生产成本!

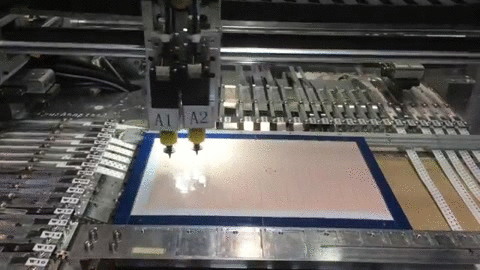

高性能、灵活的双头设计
使用双头供你在3个放置策略上选择:
- 单头位置使用两个不同的吸嘴，主要是没有必要改变吸嘴。
- 双头放置使用相同的吸嘴是用于提高吸取2个元件的速度。
- 双头位置使用不同的吸嘴，优化的软件用来尝试同时提取2个不同的原件。
料栈系统没有隐藏的费用
你收到的是一个完整的工作系统不需要买料栈。
我们减少了机械零件的数量所以很容易维修并且减少其他额外配件成本！

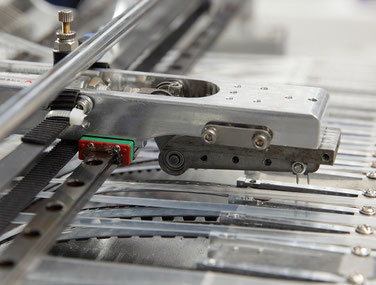

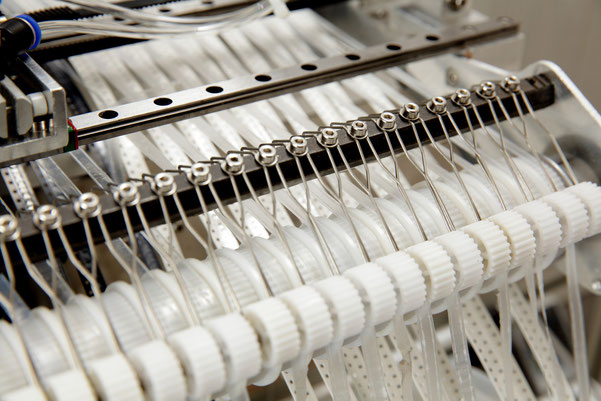

在西边和北边的气动推动料在吸嘴取件之前推动料带。
它的高度可调的。您可以设置迫使通过改变应用空气压力,调整气闸系统和调节气缸的空气流量。

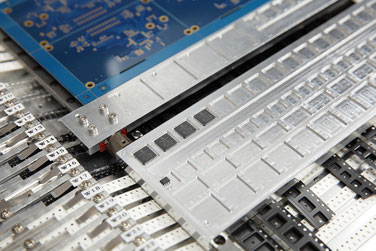

我们有一个小托盘料栈也有一个可选择的料栈添加在工作区域内。
所有位置都是软件设置和接您可以添加无限数量的软件料栈。

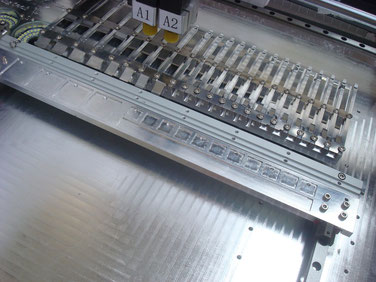

综合“小”托盘料栈在PCB托盘里。
你需要兼顾到各个不同位置。因为有各种不同尺寸的PCB。
兼容和功能
我们的视觉贴片机可以从标准的料盘,减少料带和托盘中运行SMD 元件。
软件可以定义取料点、线和网格在工作区域的任何地方。
定制的料栈和外部振动料栈可以轻松的互相协调工作。
精确，快速的定位
因为它的快速视觉定位系统可以使每一部件甚至电阻和电容和接收速度每小时2000个元件贴片速度。
两个可行的对准方案::
- 抵消对准包括角度修正
- 只对芯片抵消对准
视觉系统可调速度或精度的几个步骤,你可以设置重复步骤。
好的投资未来

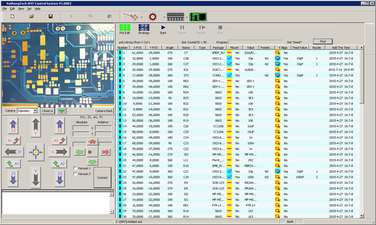

我们提供免费的视觉更新系统软件。
当有需要的时候，你将得到改进和额外的功能。
我们目前的软件是在Windows 7到10。
你需要一个I3电脑有4 GB RAM运行软件。
用户界面语言是英语和中文。
贴片数据可以导入以下格式:
- Altium Designer
- Protel 99SE
- Power PCB
- Allegro
- Cadsoft Eagle Partlist www.cadsoft.de
- KiCAD http://kicad-pcb.org/

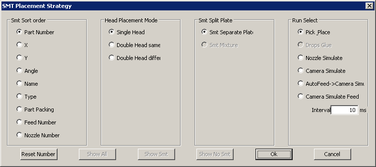

各种放置方案
你可以选择不同的放置策略,
选择贴装模式和运行不同的模拟:
- 吸嘴模拟
- 相机模拟
- 结合模式操作料栈
- 不同的排序选项

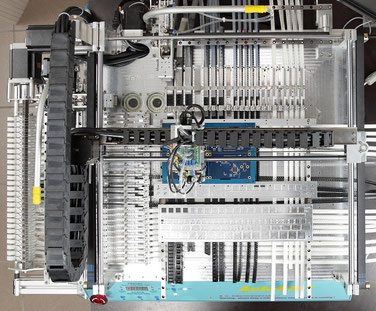

VP-2000D 和 VP-2500D 机器对比
|
我们只展示不同点 |
VP-2000D |
VP-2500D |
VP-2800D |
| 工作区域 | 240 x 270mm | 360 x 320mm | 360 x 500mm |
| 西边料栈 (标配) | 21 x 8mm | 26 x 8mm | 37 x 8mm |
| 北边料栈 (可定制) | 15 x 8mm | 25 x 8mm | 25 x 8mm |
|
净重 |
45Kg | 55Kg | 60Kg |
| Z轴行程限制/最大元件高度 | 15mm / 12mm | ||
|
精准度/分辨率 |
+/- 0.025mm ( 0.001") | ||
|
视觉系统 |
3 个照相机 , 1x 上, 2x 下 |
||
| 视觉定位限制 |

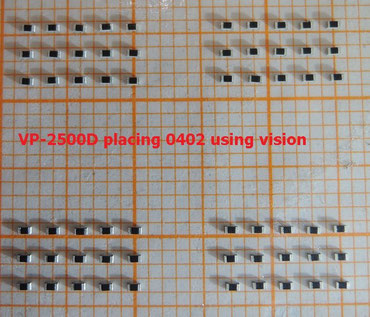

元件从 0402 到 20 x 20mm,
>= 0.4mm 倾斜 |
||
|
基准/ Mark 点识别 |
>= 1毫米圆形或方形垫偏移和角度修正 |
||
| 视觉对齐方式 | XYA = 抵消 + 角度, XY = 仅偏移校正 | ||
| 吸嘴类型 |
三星CP45, snap in holder changeable by hand |
||
|
真空气泵内部需求 |
空压机 6 Bar 110L/最小， 油免费! |
||
| 控制器系统 |
电脑操作视觉系统和本地32位机控制器系统, 模块化步进电机,480W开关电源110/230V(50 - 60Hz) |
||
| 机械指引 |
2x 12mm X-轴, 2x 10mm Y-轴 |
||
|
贴片速度 |
<= 2000个零件/小时中速，使用全视觉单头 <= 3600个零件/小时中速，使用全视觉双头 > 4000个零件/小时高速，需要微调 |
||
北加料栈安装示例
|
VP-2000D |
VP-2500D / VP-2800D |
|
| 标配 1 | 1x 24mm 2x 16mm 6x 12mm 5x 8mm | 2x 24mm 3x 16mm 6x 12mm 7x 8mm |
| 标配 2 | 16x 8mm | 25x 8mm |
| 定制 1 | 2x 16mm 4x 12mm 7x 8mm |
1x 16mm 4x 12mm 18x 8mm |
| 定制 2 | 1x 24mm 2x 16mm 5x 12mm 4x 8mm |
1x 16mm 5x12mm 16x 8mm |
| 定制 3 |
4x 16mm 4x 12mm 13x 8mm |
|
|
黄色为推荐配置 |
