Produktbeschreibung der VP-2000D , VP-2500D , VP-2800D Bestückungsmaschine für Prototypen

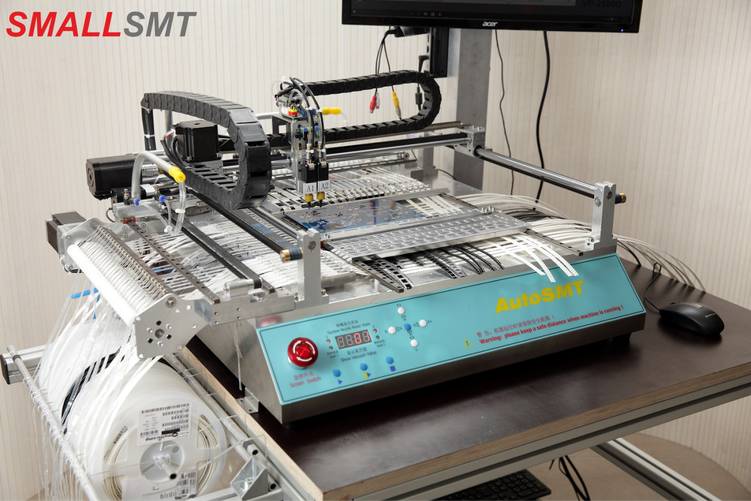

VP-2500D Ihr Bestückungsautomat für Kleinserien
Flexible Lösung
Schnelle Prototypen
Nie mehr zeitraubende und anstrengende Prototypen SMD Bestückung!
Einfach zu reproduzierende Prototypen.
Hohe Platzierungsgenauigkeit und geringe Fehlerrate.
Und das Beste zum Schluss: keine langen Wartezeiten auf externe Prototypenfertigung!
Bestes Preis / Leistungsverhältnis
Vision Placer Bestückungsmaschinen machen sich in kurzer Zeit bezahlt durch die Einsparung externer Fertigungskosten und kurzen "turn around" Zeiten im Prototypenzyklus!
High Performance oder variables Bestückungskopf Konzept

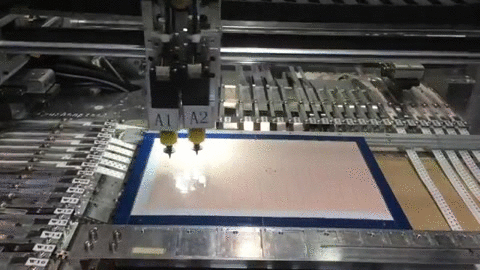

Unsere Maschine hat 2 Pick & Place Köpfe und erlaubt verschiedene Plazierungs Strategien:
- Einzelkopf Bestückung mit 2 unterschiedlichen Düsen was einen Düsenwechsel spart.
- Doppelkopf Bestückung mit den gleichen Düsen steigert die Geschwindigkeit.
- Doppelkopf Bestückung mit unterschiedlichen Düsen erlaubt der Software 2 unterschiedliche Teile zu holen und dann zu Platzieren.
Düsenwechsler für mehr Flexibilität
Automatischer Düsenwechsler für bis zu 5 unterschiedliche Düsen in einem Bestückungsjob!
Keine versteckten Kosten für Feedersysteme

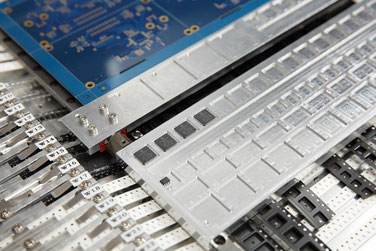

Der Tray Feeder ist optional Erhältlich und verfügt über eine Anwender definierbare Anordnung von gefrästen Taschen zur Aufnahme der Bauteile.
Alle Pick Up Positionen auf der Maschine sind Software definiert und unlimitiert!
Wir haben einen kleinen Tray Feeder in den Platinenhalter integriert der im Standard enthalten ist.
Sie müssen auf die programmierten Positionen achten da die Grundpostion von der Platinenbreite abhängig ist!
Kompatibel und Vielseitig einsetzbar
Unsere SMT Bestückungsmaschine kann SMD Komponenten aus Standard Reels, Gurtabschnitte und Trays verarbeiten!
Sie können in der Software beliebige Pick Up Punkte im Arbeitsbereich der Maschine definieren. Diese können in Reihe oder im einem Grid angeordnet werden.
Auch Kundenspezifische Feeder können einfach integriert werden wie z.B. Vibrationsfeeder.
Schnelle und Präzise Platzierung
Auf Grund der hohen Verarbeitungsgeschwindigkeit des Vision Systems ist es möglich alle Teile auszurichten selbst Widerstände und Kondensatoren. Sie erreichen eine Verabeitungsgeschwindigkeit von 2000 Komponenten in der Stunde.
Es sind 2 Ausrichtungsstrategien möglich:
- Offset und Winkelkorrektur
- Nur Offset Korrektur
Das Vision System kann in mehreren Schritten eingestellt werden um zwischen Geschwindigkeit und Genauigkeit zu wählen!
Gute Investition in die Zukunft

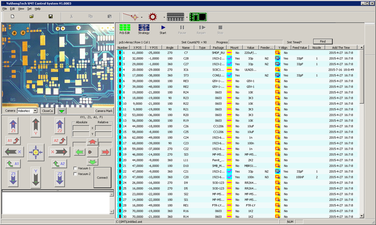

Wir stellen kostenlose Softwareupdates zur Verfügung.
Sie erhalten Erweiterungen und Verbesserungen nach Verfügbarkeit.
Unsere Software läuft ab Windows 7 bis zu Windows 10.
Sie brauchen einen PC mit I3 Prozessor und 4Gb RAM zum Betrieb der Software.
Das Userinterface ist in Englisch und Chinesisch verfügbar.
Bestückungsdaten können in den folgenden Formaten importiert werden:
- Altium Designer
- Protel 99SE
- Power PCB
- Allegro
- Cadsoft Eagle Partlist www.cadsoft.de
- KiCAD http://kicad-pcb.org/
Die Bestückung kann mit unterschiedlichen Bestückungsstrategien erfolgen
Wir haben verschiedene Strategien zur Auswahl,
es sind 3 Bestückungsmodi und 4 Simulationen wählbar:
- Nozzle Simulation
- Camera Simulation
- Kombinierte Modi mit Feeder Simulation
- Verschiedene Sortierungsoptionen
VP-2500HP High Precision SMD Bestückungsautomat

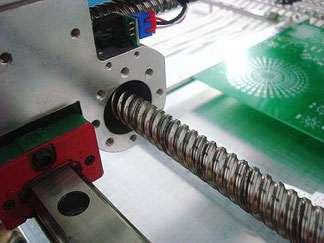

Wir bieten ein Upgrade an als VP-2500HP / VP-2800HP Maschine mit Kugelumlaufspindeln und Servo-Motoren für X- und Y-Achse.
Das steigert die Genauigkeit zur Platzierung von 0.35mm Pitch Bauteilen und die verbessert die Langzeit Stabilität. (Kein Riemenwechsel mit anschliessender Kalibration notwendig!)
HP Maschinen brauchen mehr platz für die Mechanik wodurch sich West und Ost Feeder um 3 Linien reduzieren!
The maximum configuration for a VP-2500HP is
23 x 8mm West feeder
23 x 8mm East feeder
2 x 24mm, 5 x 16mm and 6 x 12mm North feeder.
So we have 59 Feeder possible on VP-2500HP machine in this configuration!
The maximum configuration for a VP-2800HP is
34 x 8mm West feeder
34 x 8mm East feeder
2 x 24mm, 5 x 16mm and 6 x 12mm North feeder.
So we have 81 Feeder possible on VP-2800HP machine in this configuration!
Dieser SMT Bestückungsautomat ist optimal für Prototypen und Kleinserien!
VP-2000D vs VP-2500D vs VP-2800D vs HP Maschinen Vergleich
| We show only the differences! | VP-2000D Shop Link | VP-2500D Shop Link | VP-2800D Shop Link |
|
Workspace Area |
240 x 270mm | 360 x 320mm | 360x500mm |
| West Feeder (standard) |
21 x 8mm HP Option nicht möglich! |
26 x 8mm 23 x 8mm bei HP Maschinen |
37 x 8mm 34 x 8mm bei HP Maschinen |
| North Feeder (optional can be customized) | 15 x 8mm | 25 x 8mm | 25 x 8mm |
| Weight | 45Kg | 55Kg / 70Kg HP Maschine | 60Kg / 75Kg HP Maschine |
| Z Axis travel limit / maximal Component Height | 12mm / 10mm VP-2X00D, 15mm / 12mm VP-2X00HP | ||
| Position accuracy / resolution | +/- 0.025mm ( 0.001") | ||
| Vision System | 3 Cameras , 1x Top, 2x Bottom Cameras | ||
| Vision Alignment Limits |
Parts from 0402 to 20 x 20mm, >= 0.5mm Pitch >= 0.35mm Pitch for HP machines |
||
| Fiducial / Mark recognition |
>= 1mm round or square pad offset and angle correction |
||
| Visual alignment modes | XYA = offset + angle, XY = offset correction only | ||
| X / Y Motors |
High Torque Stepper SAMSR / HP Maschine hat DC Servo Antriebe |
||
| Nozzle Type |
Samsung CP45, snap in Halter Wechsel ohne Werkzeug bei Hand |
||
|
Vacuum generation inside needs |
Compressed air 6 Bar 110L/min Öl frei! |
||
| Controller System |
PC based Vision System and local 32 Bit Machine Controller System, modular stepper driver, 480W switched power supply 110 / 230V (50 to 60Hz) |
||
| Mechanical guidings |
rund 2x 12mm X-Axis, 2x 10mm Y-Axis / HP Maschine hat Linearführungen |
||
| Placement speed |
<= 2000 parts / hour at mid speed using full vision single head <= 3600 parts / hour at mid speed using double head operation > 4000 parts / hour at high speed needs fine tuning |
||
Nord Feeder Setup Beispiele
|
VP-2000D |
VP-2500D / VP-2800D / VP-2500HP / VP-2800HP |
|
| standard 1 | 1x 24mm 2x 16mm 3x 12mm 7x 8mm | 2x 24mm 3x 16mm 6x 12mm 7x 8mm |
| standard 2 | 15x 8mm | 25x 8mm |
| custom 1 | 2x 16mm 4x 12mm 8x 8mm |
1x 16mm 4x 12mm 18x 8mm |
| custom 2 |
1x 16mm 5x12mm 16x 8mm |
|
| custom 3 |
4x 16mm 4x 12mm 13x 8mm |
|
| recommend configuration |
